地下分層壓縮監測分析

分層式地層下陷監測井可直接量測不同地層間的變形量,並透過整合相關觀測資料(如地下鑽井、地下水位資料),幫助區分各地層間之變形模式與相關機制。

本公司應用地下分層監測技術,進行全國地層下陷監測分析,已經累積超過十年以上的經驗, 且亦擁有45口磁環分層式地層下陷監測井的硬體建設經驗(如圖一),圖二與圖三為本公司應用此技術監測與分析地層下陷之範例。

圖二為土庫國中地陷監測井的地質柱狀圖與相對於井底之壓縮量,由壓縮量圖顯示,地層主要壓縮發生在深度較深的含水層3至含水層4的地層(深度約220至300公尺), 次要壓縮發生在深度約49至220公尺的地層,該地層屬於含水層2至阻水層2;因深層壓縮顯著,表示應有更深層的壓縮發生。圖三為地層分層壓縮與地下水位變化之關係圖, 由圖中顯示,含水層2(井深48m至171m)與含水層3(井深218m至240m)隨著水位下降再回升,則會出現殘餘壓縮量,亦即水位下降然後回升至原水位時, 其變形量未回到原來位置,即存在一塑性變形,表示土壤仍在壓密中,若地下水位仍維持目前的變化範圍,則此含水層將持續壓縮。

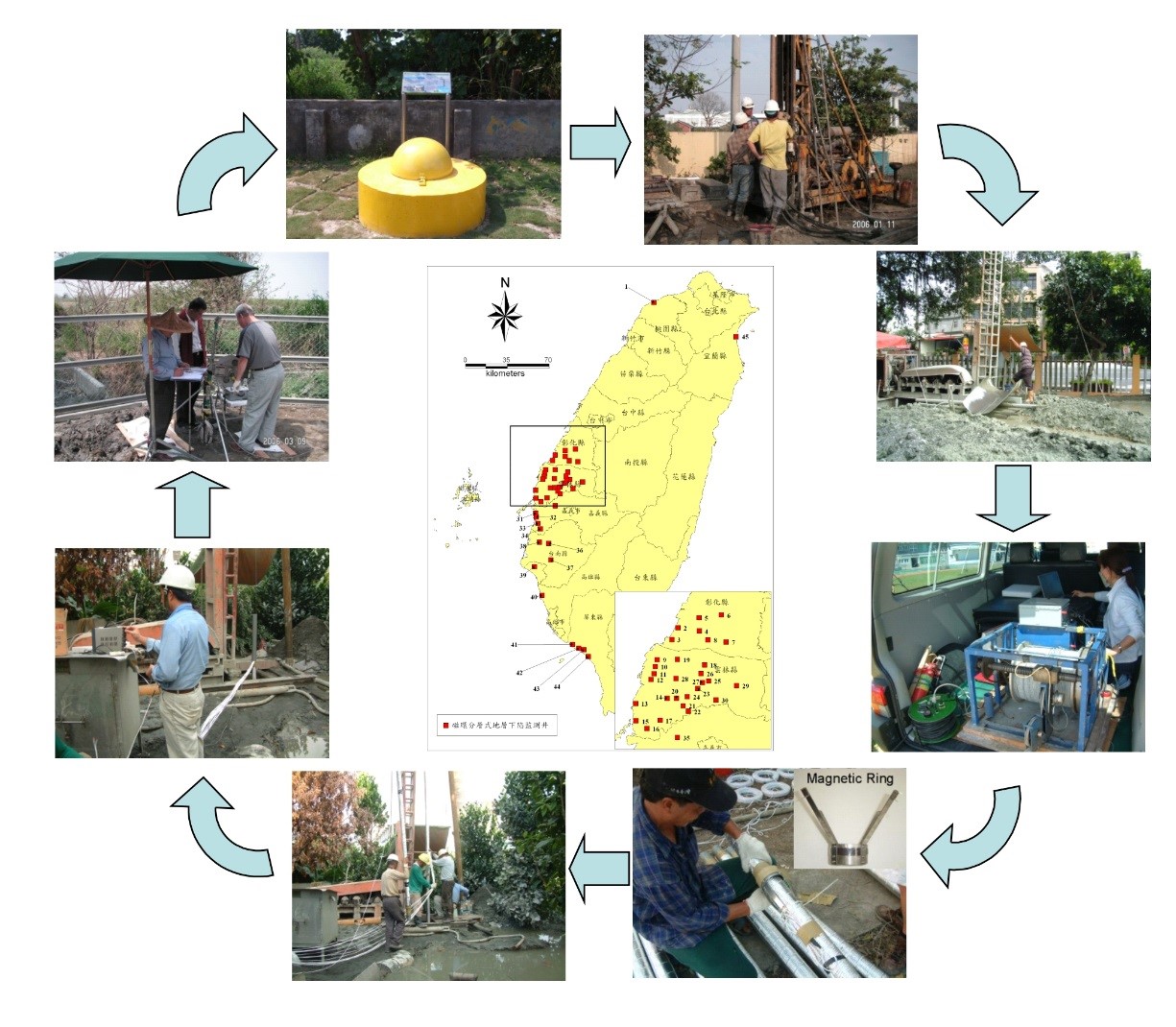

圖一 磁環分層式地層下陷監測井建設經驗範例

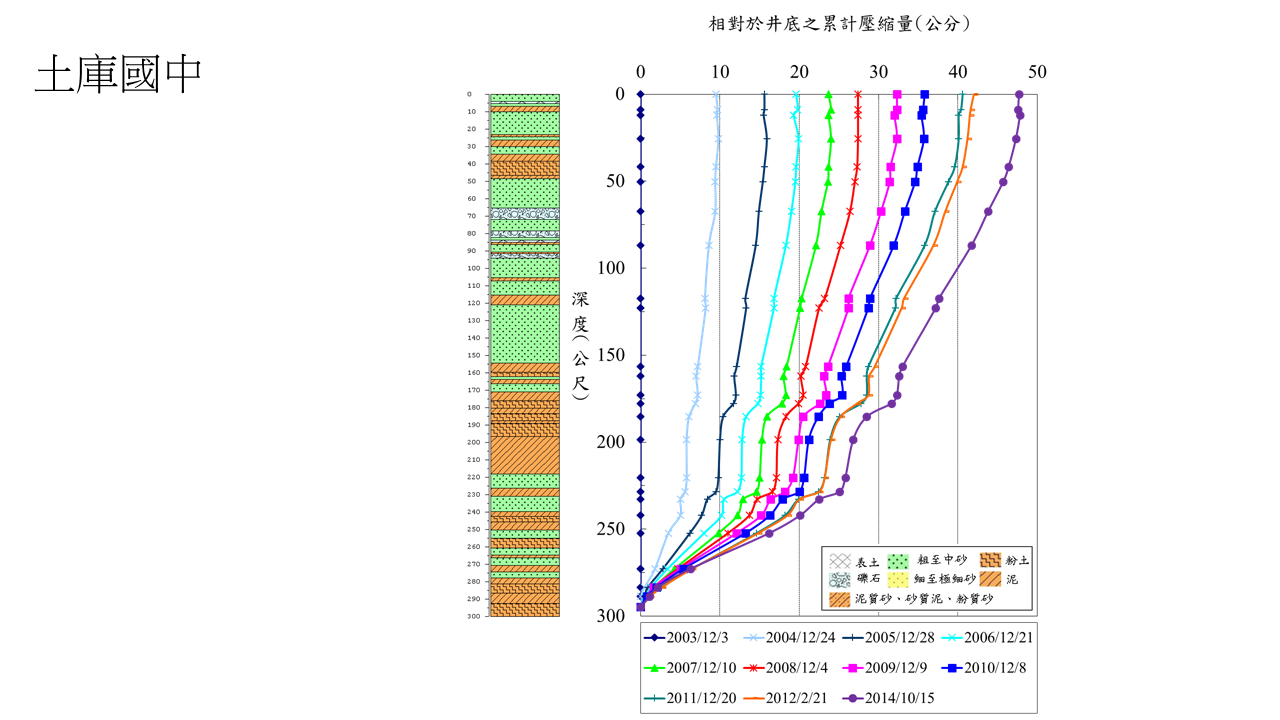

圖二 地下分層壓縮監測實例-雲林縣土庫國中地陷監測井

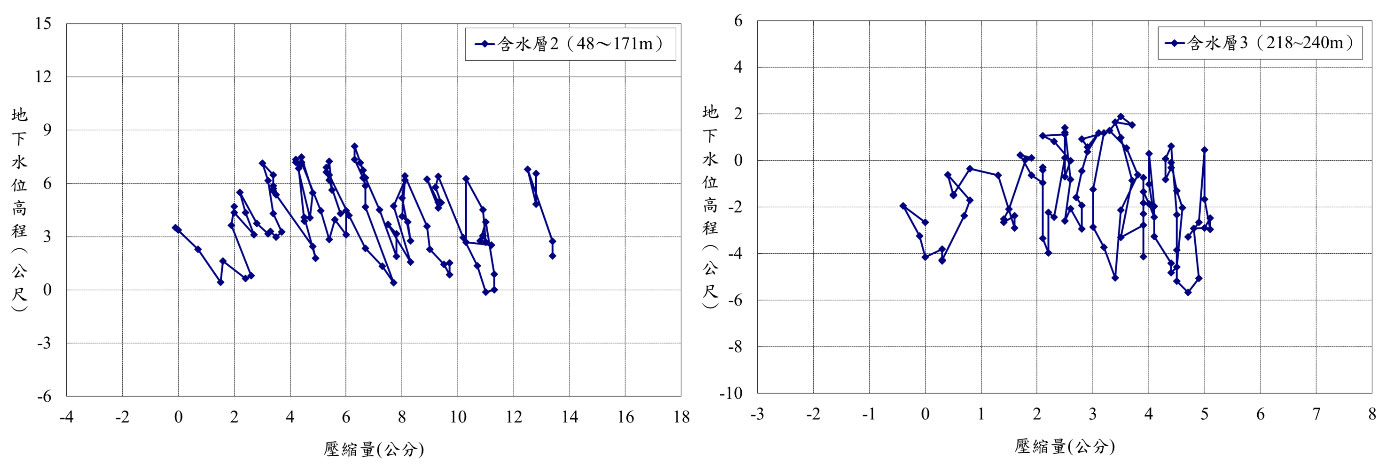

圖三 雲林土庫國中含水層2、含水層3地層壓縮與地下水位關係圖(民國92/12至103/10)
